Механизм Подьёма Серии JLD
| Модель | 24JLD15
(22JLD15F) | 24JLD15Z
(22JLD15FZ) | 30JLD20FZ | 37JLD20FZC |
Номинальное Натяжение Одиночного Каната(кН) | 15 | 15 | 20 | 20 |
| Кратность | 4 | 4 | 4 | 4 |
Контроль Частоты | Номинальная Мощность Двигателя (кВт) | 22 | 22 | 30 | 37 |
|
Рабочая Частота (Гц) | 6-38-78 | 6-38-78 | 6-50-100 | 6-45-90 |
|
Скорость Подьёма (м/мин) | 3-20-40 | 3-20-40 | 2.4-20-40 | 2.7-20-41 |
|
Грузоподьёмность (т) | 6-6-3 | 6-6-3 | 8-8-4 | 8-8-4 |
|
Управление Переключением Полюсов | Количество Полюсов | 4/8/32 | 4/8/32 | / | / |
Номинальная Мощность Двигателя (кВт) | 24/24/5.4 | 24/24/5.4 | / | / |
|
Робочая Частота (Гц) | 50 | 50 | / | / |
|
Скорость Подьёма (м/мин) | 37/18/4 | 37/18/4 | / | / |
|
Грузоподьёмность (т) | 3/6/6 | 3/6/6 | / | / |
|
| Ёмкость Каната (м) | 360 | 390 | 435 | 500 |
| Номинальный Диаметр Троса (мм) | φ13 | φ12 | φ14 | φ14 |
Механизм Подьёма Серии JLF
| Модель | Номинальное Натяжение Одиночного Каната (кН) | Кратность |
Номинальная Мощность Двигателя (кВт) | Рабочая Частота (Гц) | Скорость Подьёма(м/мин) | Грузоподьёмность(т) | Ёмкость Каната(м) | Номинальный Диаметр Троса (мм) |
| 22JLF15 | 15 | 4 | 22 | 6-50-100 | 2.3-19-37.5 | 06-6-3 | 400 | Φ12 |
| 30JLF20A | 20 | 4 | 30 | 6-50-100 | 2.4-20-40 | 08-8-4 | 550 | Φ14 |
| 45JLF25A | 25 | 4 | 45 | 6-50-100 | 2.4-20-40 | 10-10-5 | 500/615 | Φ14 |
| 45JLF25 | 25 | 4 | 45 | 6-50-100 | 2.7-22-45 | 10-10-5 | 550 | Φ14 |
| 45JLF25D | 25 | 4 | 45 | 6-50-100 | 2.8-23-46 | 10-10-5 | 800 | Φ14 |
| 55JLF30 | 30 | 4 | 55 | 6-50-100 | 2.7-22-45 | 12-12-6 | 500/630 | Φ18 |
| 55JLF30D | 30 | 4 | 55 | 6-50-100 | 2.4-20-40 | 12-12-6 | 1140 | Φ16 |
| 75JLF40 | 40 | 4 | 75 | 6-50-100 | 2.7-22-45 | 16-16-8 | 550/804 | Φ20 |
| 75JLF45 | 45 | 4 | 75 | 6-50-100 | 2.7-22-45 | 16-16-9 | 550/804 | Φ20 |
| 90JLF50 | 50 | 4 | 90 | 6-50-100 | 2.7-22-45 | 20-20-10 | 500/620 | Φ22 |
| 110JLF63 | 63 | 4 | 110 | 6-50-100 | 2.7-22-45 | 25-25-12.5 | 550/660 | Φ22 |
Механизм Подьёма Серии LFV
| Модель | 55LFV30B | 75LFV45DB1F | 90LFV40 | 90LFV63 | 110LFV80DB | 110LFV100 |
Номинальное Натяжение Одиночного Каната (кН) | 30 | 45 | 40 | 63 | 80 | 100 |
| Кратность | 4 | 4 | 4 | 4 | 4 | 4 |
Номинальная Мощность Двигателя (кВт) | 55 | 75 | 90 | 90 | 110 | 110 |
Рабочая Частота
(Гц) | 6-50-100 | 6-27-54 | 6-50-100 | 6-50-100 | 6-25-50 | 6-33-66 |
Скорость Подьёма
(м/мин) | 2.5-22-44 | 4.5-20-40 | 3-25-50 | 2.2-18-37 | 4-17-35 | 2.2-12-25 |
Грузоподьёмкость
(т) | 12-12-6 | 18-18-9 | 16-16-18 | 25-25-12.5 | 32-32-6 | 40-40-20 |
Ёмкость Каната
(м) | 632 | 845/1030 | 1400 | 550 | 880 | 555 |
Номинальный Диаметр Троса(мм) | φ18 | φ18 | φ20 | φ22 | φ24 | φ28 |
Механизм Подьёма Серии LVF
| Модель | 25LVF13 | 33LVF15 | 40LVF13 | 40LVF15 | 55LVF30 | 60LVF25 | 90LVF40 |
Номинальное Натяжение Одиночного Каната (кН) | 13 | 15 | 13 | 15 | 30 | 25 | 40 |
| Кратность | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
Номинальная Мощность Двигателя (кВт) | 18.5 | 24 | 30 | 30 | 55 | 45 | 90 |
Рабочая Частота
(Гц) | 6-50-100 | 6-50-100 | 6-50-100 | 6-50-100 | 6-50-100 | 6-50-100 | 6-50-100 |
Скорость Подьёма
(м/мин) | 2.2-18-37 | 2.5-20-40 | 2.5-18-36 | 2.5-20-40 | 2.7-22-45 | 2.5-20-40 | 3-25-50 |
Грузоподьёмность
(т) | 5-5-2.5 | 6-6-3 | 5-5-2.5 | 6-6-3 | 12-12-6 | 10-10-5 | 16-16-8 |
Ёмкость Каната
(м) | 360 | 410 | 360 | 400 | 632 | 500 | 1400 |
Номинальный Диаметр Троса (мм) | φ10 | φ12 | φ10 | φ12 | φ18 | φ14 | φ20 |
Механизм Подьёма Серии RCS
| Модель | 45RCS20 | 55RCS25 | 70RCS25 | 70RCS30 | 70RCS40 |
Номинальное Натяжение Одиночного Каната (кН) | 20 | 25 | 25 | 30 | 40 |
| Кратность | 4 | 4 | 4 | 4 | 4 |
Номинальная
(kW) | 33 | 41 | 51.5 | 51.5 | 51.5 |
Рабочая Частота
(Гц) | 50 | 50 | 50 | 50 | 50 |
Скорость Подьёма
(м/мин) | 20/40 | 21/42 | 25/50 | 20/40 | 15/30 |
Грузоподьёмкость
(т) | 8/4 | 10/5 | 10/5 | 12/6 | 16/8 |
Ёмкость Каната
(м) | 328 | 500 | 550 | 525 | 550 |
Номинальный Диаметр Троса (мм) | φ13 | φ14 | φ14 | φ18 | φ20 |

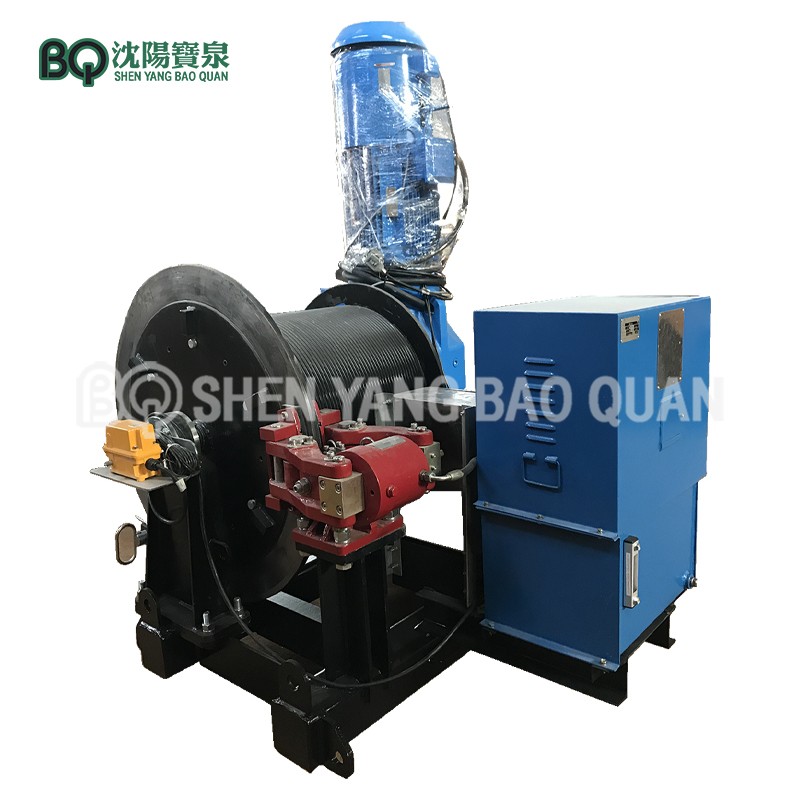

Модель : 60QP25HS-G3 Диаметр Троса :14мм Ёмкость Катушки :600м Мощность Двигателя :45 кВт Максимальное Натяжение :25 кН Источник Питания : 380В 50Гц / 440В60Гц Применение: Башенный Кран 12T
|
