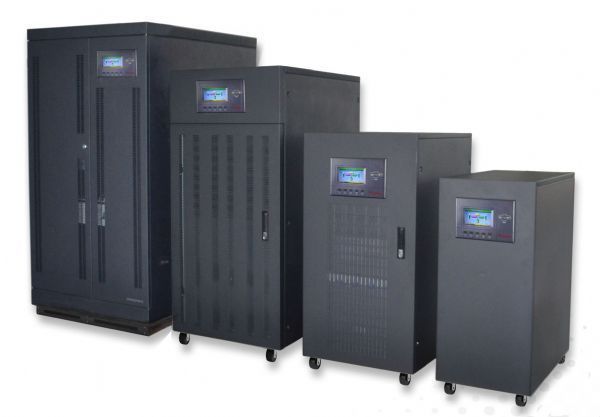

不間斷電源 - N+X工頻在線式CP系列10-400KVA 詳細說明

工頻在線式UPS

CP系列UPS具有可靠性、抗干擾性、能防雷擊、抗高浪涌，過載能力強等特性，額定容量從10～400KVA，該系列產品既可以并機、熱備份使用也可以單機使用，廣泛適用于銀行、證券等機構的數據中心，通信、交通電力、工業自動化等行業。

CP系列數字化UPS特點：

標配雙路輸入（逆變、旁路），提供多重電力保障；

雙變換真在線式設計，采用數字化技術UPS具有的保護功能和可靠性；

1、逆變器采用DSP、MCU和DDC實時處理的全數字矢量控制技術，精確掌控機器各項參數并對其進行控制。

2、IGBT高頻脈寬調制技術（PWM）相結合，降低系統噪音及電力損失，確保客戶能在各種工作負荷狀態下獲得電壓輸出。

3、雙轉換，純在線式正弦波輸出，無論在市電模式或者電池模式，均可輸出低失真度的純凈正弦波電源，為用戶的負載設備提供更佳的電源保障。

4、輸出帶隔離變壓器，保證負載和公用電網全隔離。裝有隔離變壓器的機器，負載中不會出現直流成份，能有效的保護計算機，網絡和通訊設備的開關電源不為直流電流損壞，同時，對于非線性負載，也可表現出優良的動態性能，提高了機器的帶載能力，且負載兼容性好。

5、自動頻率/相位同步功能，避免輸入跳頻對設備的影響。

6、保護功能，具有交流輸入過壓、欠壓保護，輸出過壓欠壓保護，輸出過載短路保護，電池欠壓預警保護，機內過溫保護，從而極大的保證了系統運行的穩定性和可靠性。

7、使用大功率IGBT器件使逆變器具有很強過載能力及抗沖擊能力，同時增強了對電網的適應能力。

8、智能調速風扇，低噪節能。

9、LCD中英文液晶操作界面，管理更方便。

10、并機可共用電池組，節約投資成本。

靈活的并機技術適用于不同負載的系統單機、1+1并機、N+1并機運行；

使并機中的各臺UPS處于相對獨立的工作狀態，智能、快速、準確地將并機系統中的各臺UPS同步跟蹤調到更佳(相位差<0。50)，動態實施地調節負載的有功和無功，實現精密的負載均分，并在UPS的逆變器發生故障時，將有故障的UPS自動準確、可靠地從并機系統中脫機，確保并機系統持續向負載提供高質量的交流電力電源，并機系統UPS的環流幾乎為零，電流不均衡度小于2%。

多機并機系統:允許用戶在關鍵應用處實現多達八臺UPS的并聯運行，監控和高度DSP數字化控制技術使并機系統和單機一樣簡單，所有UPS都是對等的，不存在主從關系，是真正的平等。如果你購買了一臺此類UPS單機，在需要擴容或提高可靠度時，可以輕松地擴展為“1＋1”雙機并聯，也可繼續擴展到N＋X多機冗余系統。

智能化電池管理模式；

智能化電池管理功能，直流啟動功能，自動重啟功能（電池保護關機，再入市電情況下），三段式自動充電功能，定期自動進行電池自檢，自動調整放電保護電壓，有效防止電池過放電，選配電池巡檢儀，可診斷每只電池的狀況并精確預測電池的后備時間。

系統經過嚴格的短路測試及2KVA高壓絕緣測試；

數字控制技術，使整機控制精確、快速、可靠、穩定；

強大的智能監控功能，可提供RS232，RS485，干接點及并機接口；

UPS供電環境監控系統，開發了智能單機及網絡一體化實時監控管理軟件，為用戶提供了專業、實用、安全可靠的電源監控方案，使智能網絡快速、可靠地管理UPS系統。UPS集中監控管理軟件可在多范圍內對UPS實施監控，融合了UPS設備與電腦間的點對點，點對多、多對點、多對多的全功能網絡拓樸結構，形成了龐大的智能UPS電源網絡監控管理系統。

實時監控軟件特點：

1、面向單用戶的實時監控；

2、面向大規模廣域網集中管理的實時監控。

可選十二脈沖使輸入功率因數有效校正、抑制了UPS對電網造成的污染；

靈活的組網方案；

提供RS232、RS485、干接點、SNMP卡、Modem等多種通信接口，滿足TCP/IP協議，適應LAN、WAN和INTERNET網絡監控。

1、RS232串行通信接口一對一連接，通過通訊電纜直接與電腦的RS232通信口連接，實現了電腦與UPS設備間近距離（＜100M）的數據雙向交換、遠程監控、智能化管理。

2、RS485采用平衡電路改進接口RS485串行通信標準，雙工通訊方式，一對一聯接。需要專用RS485/RS232接口轉換器，連接到電腦的RS232的通信接口上，通過一根電纜與電腦連接起來，支持較高速度和距離（＜1200mm）的數據傳輸。

3、SNMP網卡采用流行的以太網技術，TCP/IP網絡協議，雙工通訊方式，多對多連接。UPS內置或外置專用的SNMP網卡與電腦配置的網卡對接，實現＜100m的智能監控；也可接到局域網中，實現多臺電腦對一臺（或多臺）UPS實施網絡化監控。

4、UPS內置Modem可電話撥號通過電話線向當?shù)厥性捑W(wǎng)，呼叫電話機手機、手機，提示UPS異常狀態；轉旁路、停機、電池低壓、過載等。

5、UPS干接點報警信號通過接點閉合進行遠距離告警，接通遠方的指示燈、電鈴、繼電器類執行單元，提示無市電、電池低壓、機器故障等。

標配ECO功能,可選EPO功能。

技術規格

（一）整流器輸入?yún)?shù)

型號(KVA)	10	20	30	40	60	80	100	120	160	200	250	300	400
標稱容量（KW）	8	16	24	32	48	64	90	108	144	180	225	270	360
單相輸入最大電流(A)	19	38	57	76	114	152	190	228	304	379	475	570	760
工作方式及原理	在線式供電，靜態旁路開關（無間斷切換），雙重轉換技術，輸出電源完全隔離
輸入功率因素	0.8/0.95(選用12脈沖)/0.99(選用12脈沖+有源濾波器)
相數	三相+N+G
標稱電壓	208~478VA
標稱頻率	40~70Hz
電壓諧波失真	<3%
軟啟動	0~100% 5 sec

（二）電池

型號(KVA)	10	20	30	40	60	80	100	120	160	200	250	300	400
最大放電電流（A）	28	56	85	113	169	225	282	338	410	546	568	682	909
單組電池數量	12V類型32節或2V類型192節
標稱電池電壓	384VDC（336V－384V可設）
浮充電壓	432VDC
充電電流	6~50A（可調）

（三）逆變器

型號(KVA)	10	20	30	40		60	80		100	120	160	200		250	300	400
額定功率（KW）	8	16	24	32		48	64		80	96	144	180		225	270	360
相數	三相+N+G
標稱電壓	3/1：220VAC±1%；3/3：380VAC±1%
標稱頻率	50HZ ±0.5％，60HZ±0.5%（電池供電）
功率因素	0.8/0.9（定制）
頻率穩定度：不同步時	<±0.5%
頻率穩定度：同步時	<±2%
波峰因數	3：1
輸出波形	正弦波
總諧波失真	<3%
動態負載電壓瞬變	<±4%
瞬間恢復時間	<10ms
平衡負載電壓	<±1%;<±5%（不平衡負載電壓）
過載能力	125%15min，150%1min，＞150%300ms
逆變器效率,負載100%	逆變模式				ECO模式			逆變模式					ECO模式
	≥93%				≥98%			≥96%					≥98%

（四）旁路

型號(KVA)	10	20	30	40	60	80	100	120	160	200	250	300	400
相數	三相+N+G
標稱電壓	380VAC±15%
標稱頻率	50HZ±5%；60HZ±5%
轉換時間	0ms

（五）系統

型號(KVA)	10	20	30	40	60	80	100	120	160		200	250		300	400
顯示面板	LCD+LED（中英文）
監控功能	輸入輸出電壓、頻頻；負載、電池容量百分比；故障信息等
計算機通訊接口	RS232，RS485，干接點，智能插槽，溫度補償
運行溫度	0~40℃
相對濕度(無凝結)	0%~90%
運行高度(最大)	<1000米 (每增加100米功率下降1%，最高4000米)
冷卻方式	強制通風
噪聲db	48~65									53~68
MTBF	30萬小時
防護等級	IP20
箱體顏色	白色或黑色
輸入電纜	底部/背部
易維護	前面/上面/側面
外形尺寸（寬×深×高）mm	420×800×900				660×800×1550				1200×860×1680				2000×1200×1900
參考重量（KG）	160	190	210	270	400	450	650	730	1200		1350	2600		2850	3100
輸入裝置	接線端子排
輸出裝置	接線端子排

系統選件:

EPO功能

12脈沖及輸入有源濾波器

智能遠程管理卡或手機管理卡

輸入及旁路隔離變壓器

電池巡檢儀

溫度補償器

并機功能

......

★產品外觀及尺寸、重量變化，請以實物為準，恕不另行通知。
