Products尺寸、輪廓、形狀測量 二次元測量儀
主要特征：
• 專利的三角橫梁技術，保證機器剛性質量比，精度更穩定；
• 德國HEIDENHAIN工業級四軸CNC控制系統，伺服閉環控制，自動測量功能；
• 激光干涉儀校準，空間面補償，保證機器全方位測量的精度；
• 移動橋式結構，高精度花崗石底座，保證機器的長期穩定性；
• 進口精度開放式光柵系統，分辨率0.4μm；專利的預載荷空氣軸承，氣浮導軌技術的應用，同時采用研磨級絲杠傳動，快速，靈敏可靠，定位準確，運動精度高；
• 照明系統：在面對某些特殊被測量物時，可利用不同的光線效果以凸顯被測物的特性以更精準的抓取尺寸并達到重復精度的上光源準確測量功能；
• 分辨率彩色CCD，清晰度影像效果，品質的畫面；
• 美國NAVITAR自動精度自動變倍鏡頭；
• 搖桿操控CNC功能：自動對焦，自動量測，自動尋邊，自動燈光調整，自動倍率切換，保證測量效率；
• 采用PC-DMIS VISION ，核心算法經過國際權威機構PTB認證。
規格型號及技術指標

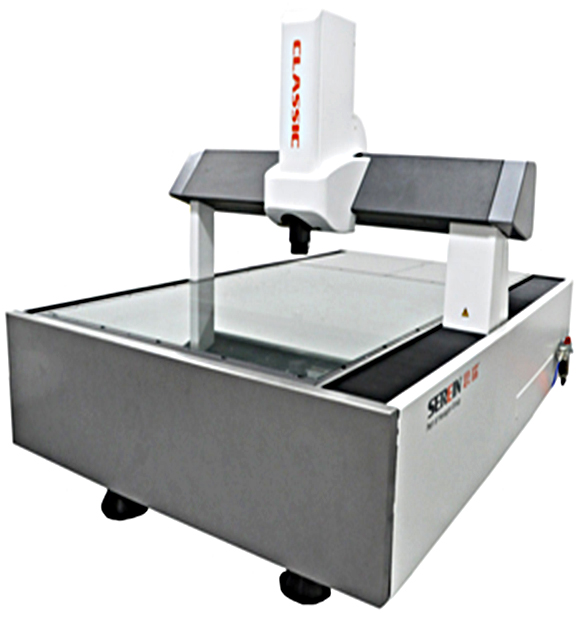

SVMDCC系列大行程影像測量機
|
型號 |
50.60 |
60.80 |
80.10 |
|
主機材質 |
花崗石 |
花崗石 |
花崗石 |
|
行程 |
500*600*250 |
600*800*250 |
800*1000*250 |
|
外型尺寸(MM) |
1110*1480*1750 |
1210*1580*1750 |
800*1000*250 |
|
工作臺大小(MM) |
601*1133 |
701*1133 |
901*1533 |
|
機臺重量（KG） |
800 |
900 |
1100 |
|
工作承重（KG |
30 |
30 |
35 |
|
控制方式 |
CNC |
||
|
光源 |
輪廓光 表面光 |
LED冷光源，亮度連續可調 LED冷光源，亮度連續可調 |
|
|
光學系統 |
精度進口自動變倍鏡頭，放大倍率攝像機 |
||
|
攝像機 |
分辨率工業級彩色CCD攝像機 |
||
|
選配功能 |
CAD模塊/同軸光/測頭/激光 |
||
|
工作距離 |
90MM |
||
|
電源： |
220V±105，50HZ(用電設備要求接地可靠：接地電阻小于4歐姆) |
||
|
工作環境 |
0℃±2℃，溫度變化<2'C/HR，濕度45~75%，震動<0.0026，低于15H7 |
||
測量部件
|
電路板 |
觸控芯片 |
硅膠齒輪 |
機器人零件
|
|
LED板 |
端子插頭 |
電子元件 |
電感器 |
由于產品性能的不斷改進，保留在未通知情況下進行產品技術參數更改的權利 圖片僅供參考，以實物為準
